スズキ・ハスラーのCVTFをトルコン太郎で圧送交換しました。

ハスラーのCVTFの圧送交換にはアタッチメントが必要!?交換までの流れを掲載します。

車両情報

f:id:kon-taku0229:20220131115130j:plain

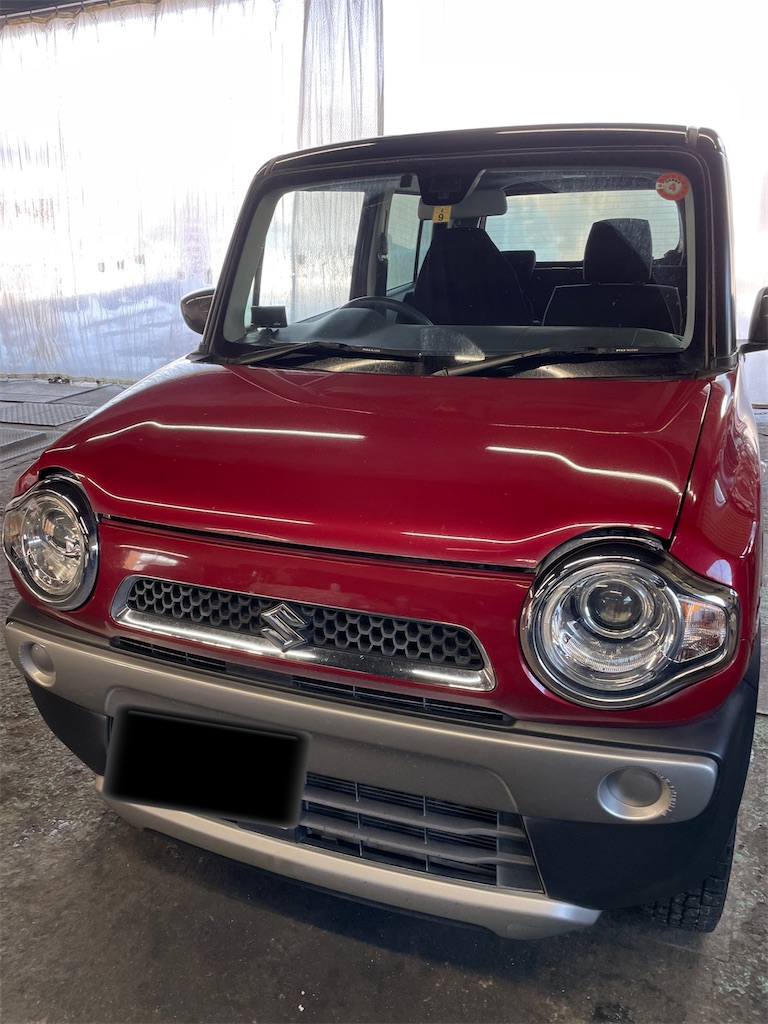

スズキ・ハスラー

初度登録年月  平成27年9月

型式  DAA-MR41S

原動機型式  R06AーWA04A

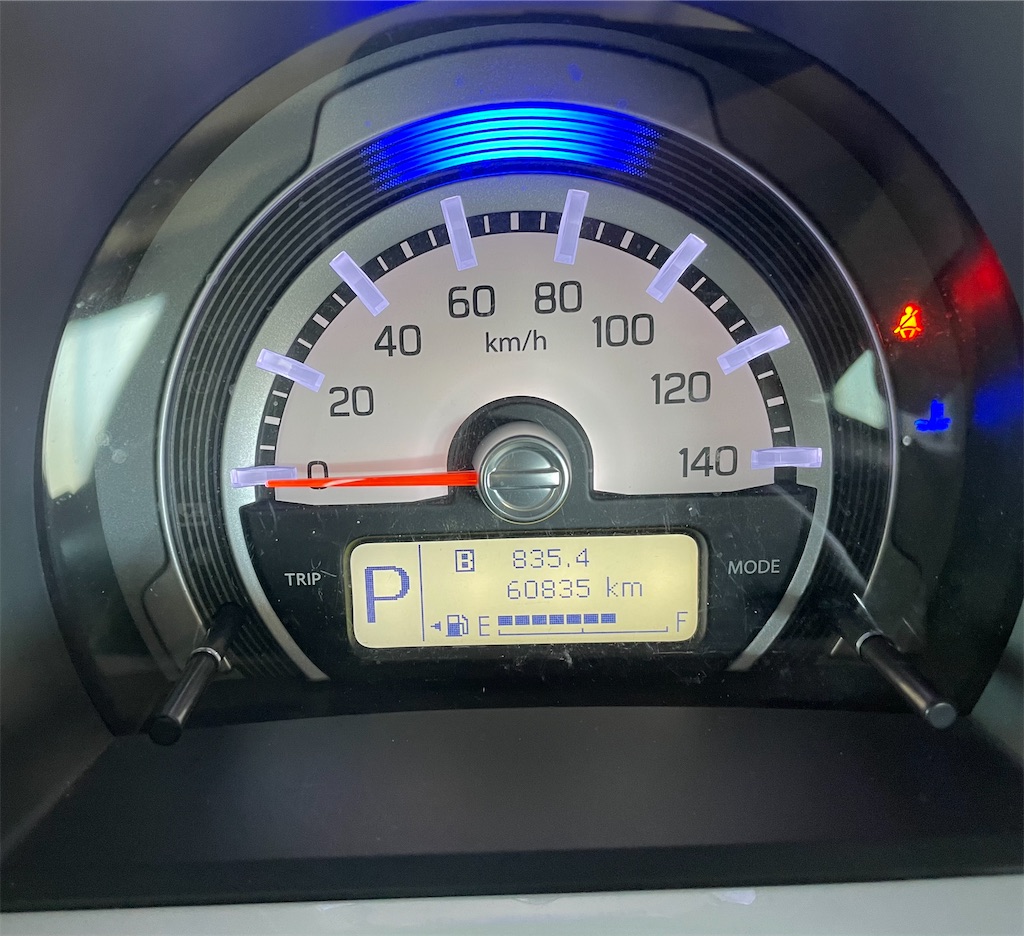

総走行距離数 60,835km

f:id:kon-taku0229:20220131115140j:plain

交換歴 なし

今回のCVTFの圧送交換では

愛媛県にあります

株式会社フリークさんにて購入しました・・・

f:id:kon-taku0229:20220201113423j:plain

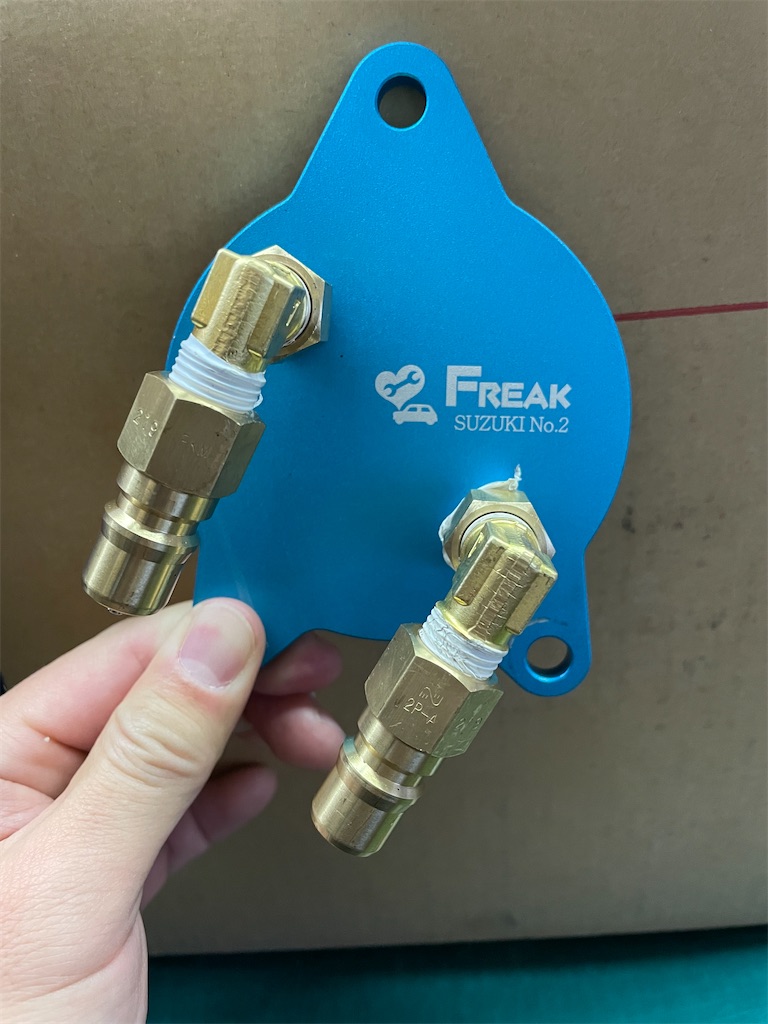

「スズキ NO.2 圧送交換アタッチメント」

コチラを使用して圧送交換しました。

ミッションのオイルパンも外してストレーナも交換。オイルポンプのフィルターも交換しました。

f:id:kon-taku0229:20220201113709j:plain

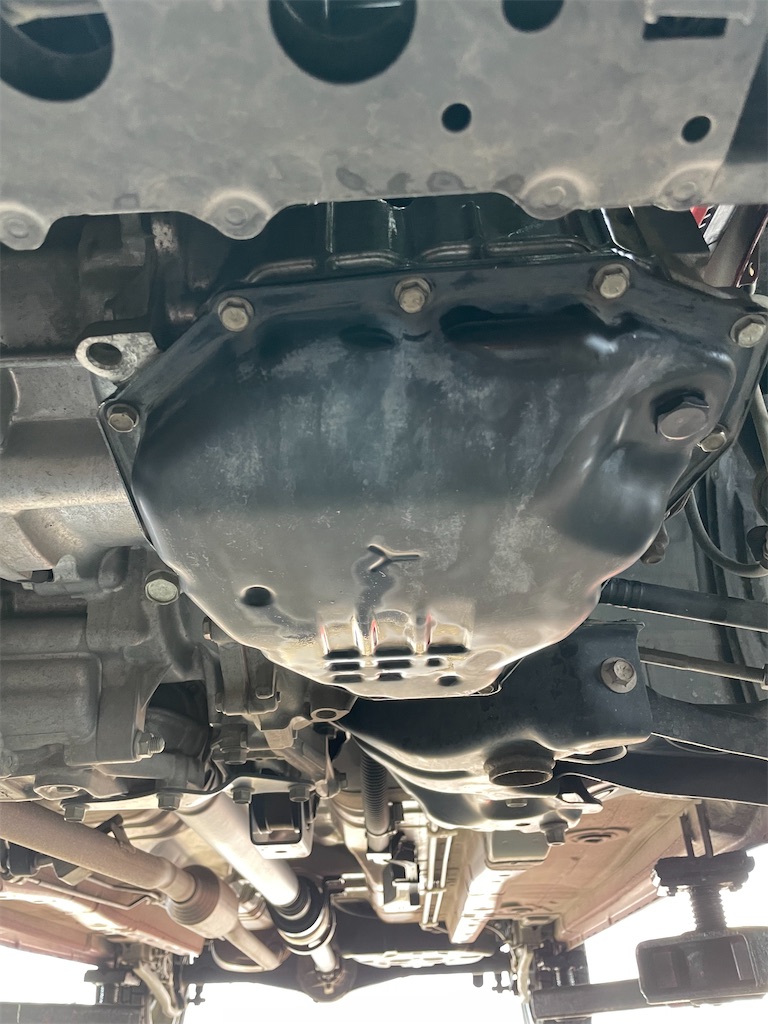

まずはCVTFをドレーンプラグから抜いて、抜けきったらオイルパンを取り外します。

f:id:kon-taku0229:20220201114451j:plain

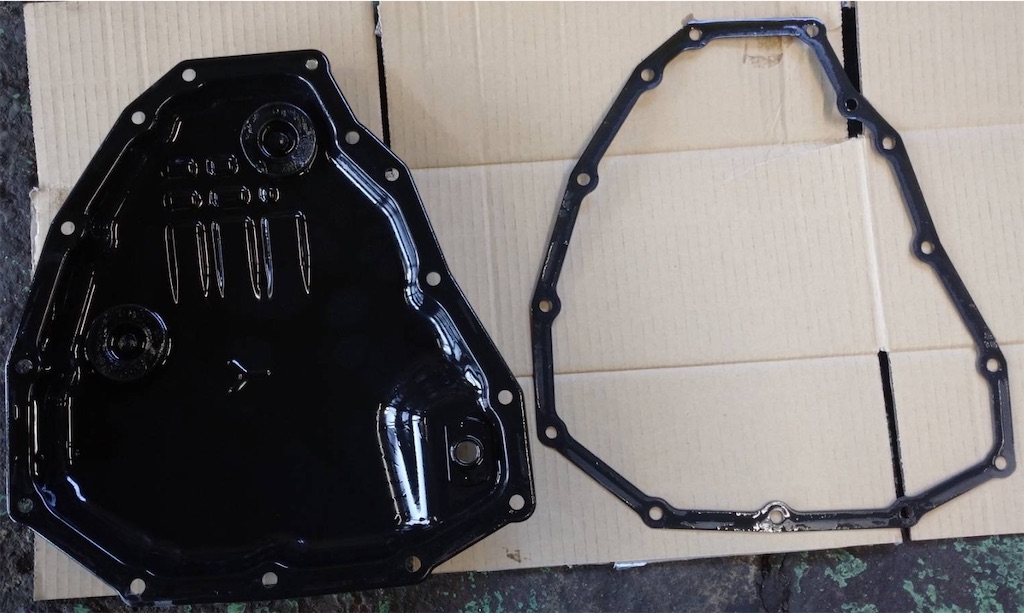

外した「オイルパン」と「オイルパンガスケット」です。

f:id:kon-taku0229:20220201113712j:plain

二つのマグネットには黒い鉄粉が付着してます。

f:id:kon-taku0229:20220201114438j:plain

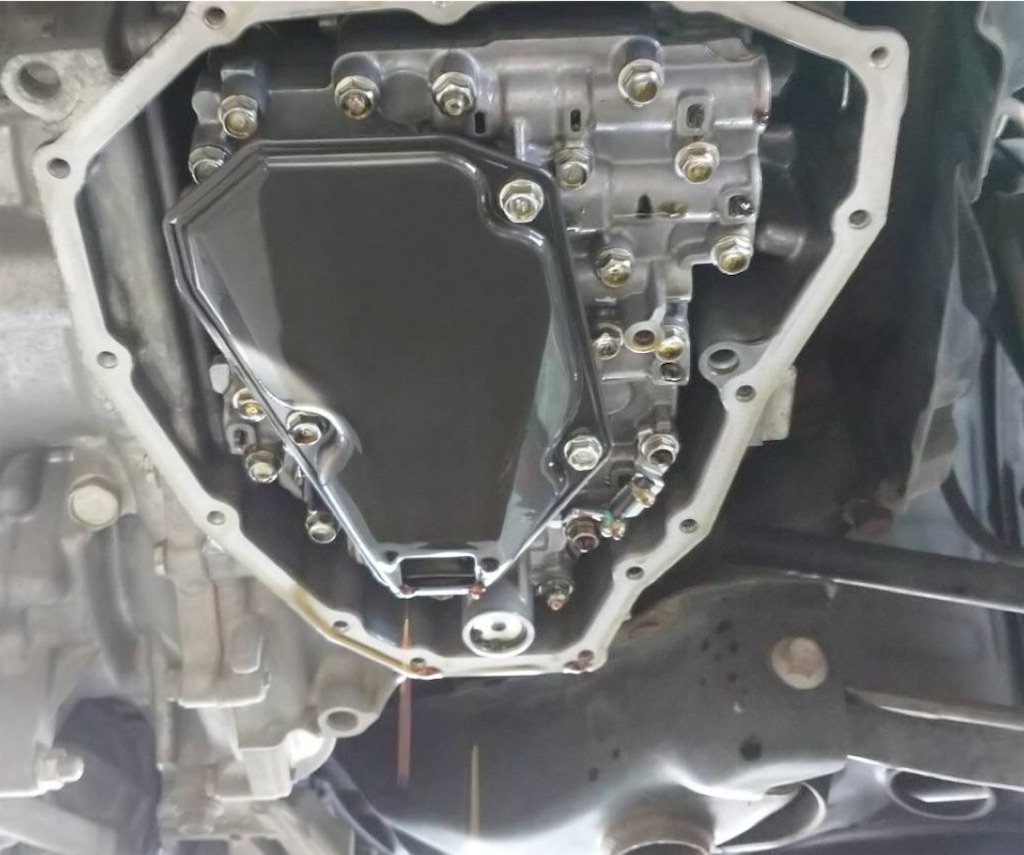

ストレーナも交換するので取り外します。

f:id:kon-taku0229:20220201114640j:plain

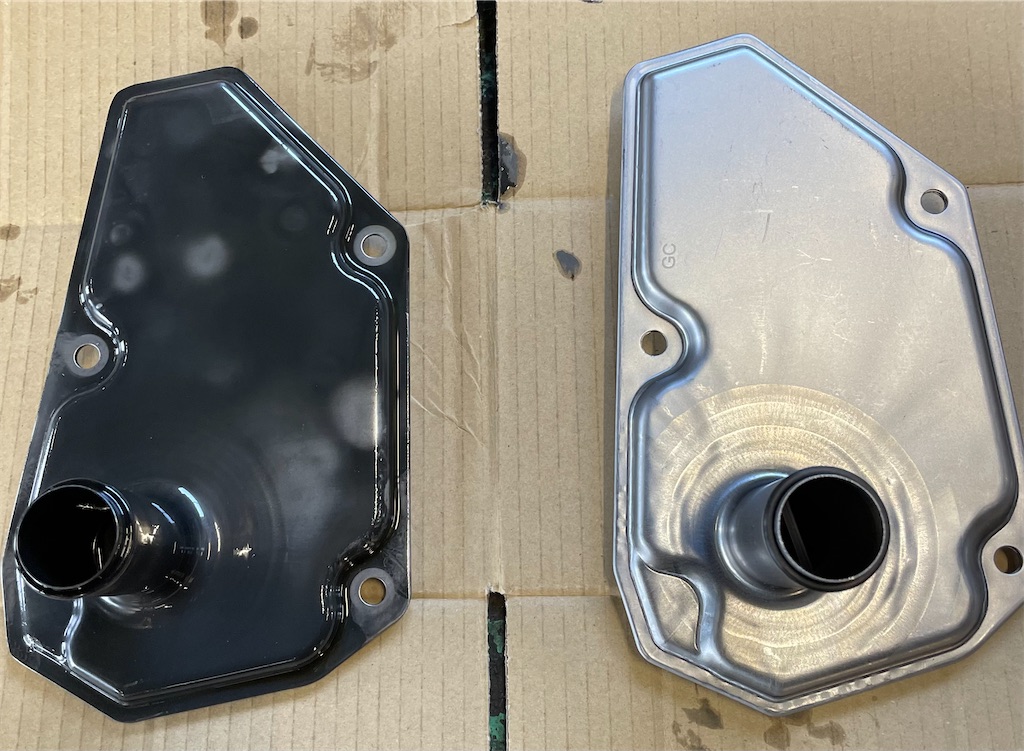

新品のストレーナと並べてみました。

中を覗くと・・・

そこまで鉄粉は付いていませんでした。

f:id:kon-taku0229:20220201113715j:plain

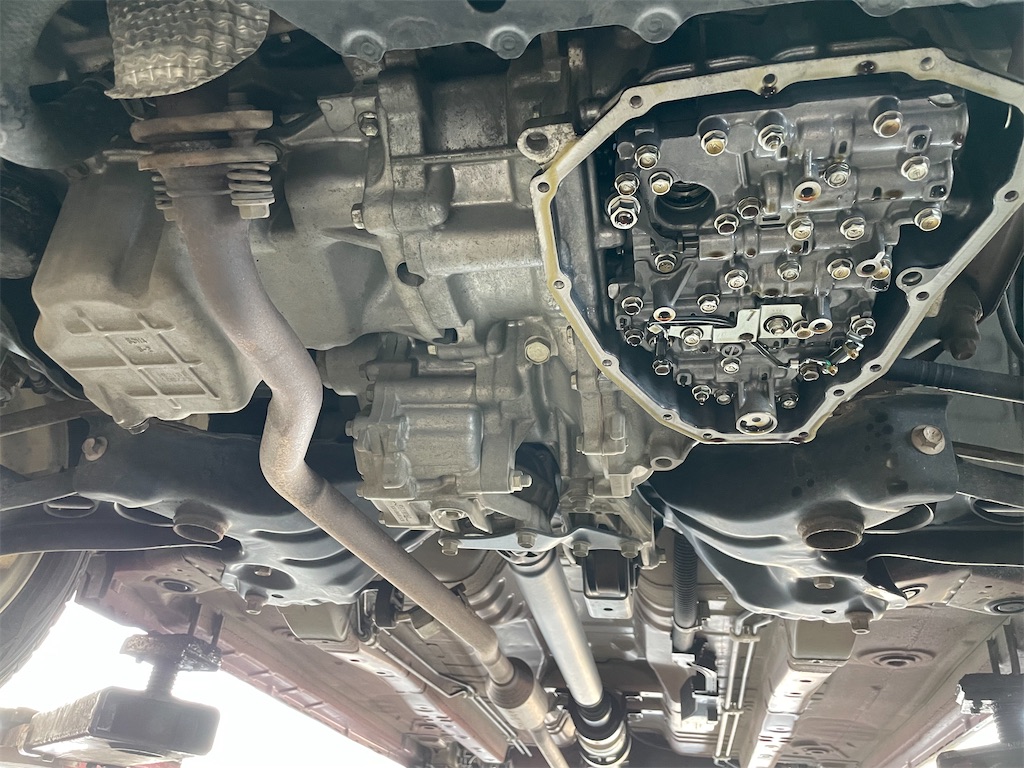

ストレーナを取り外した後の様子です。

f:id:kon-taku0229:20220201145004j:plain

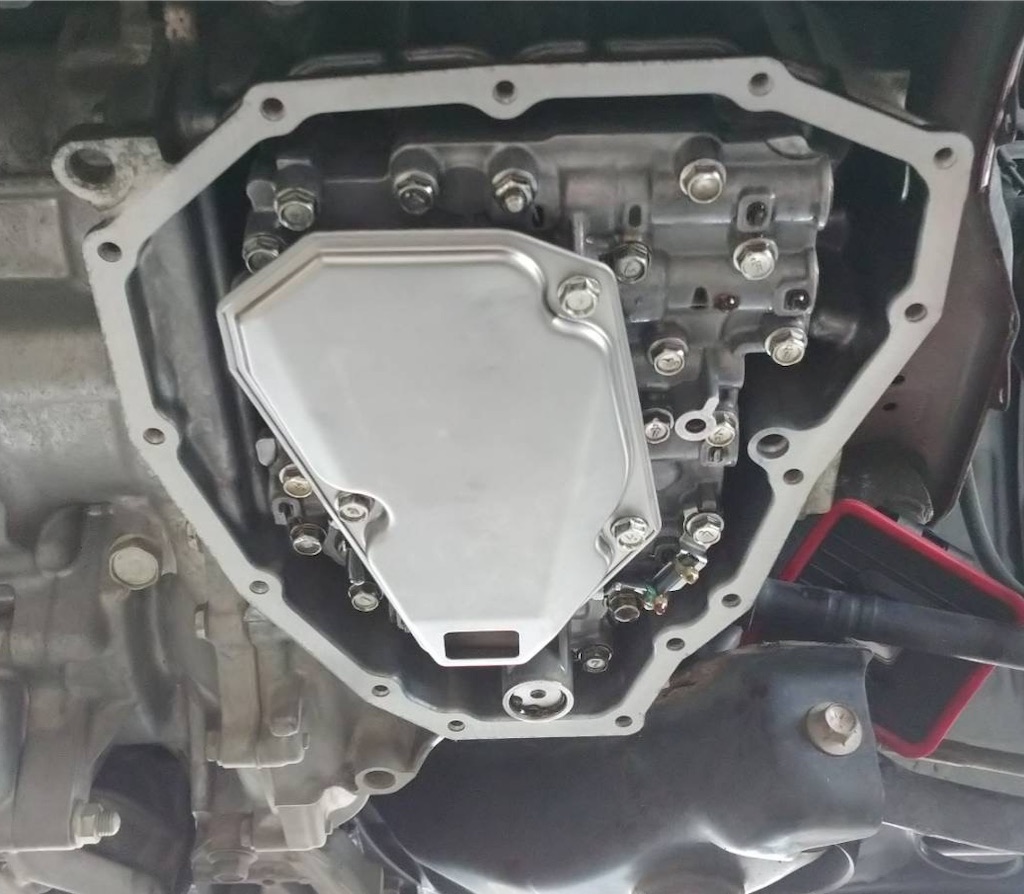

新しいストレーナを取り付け…

f:id:kon-taku0229:20220201145025j:plain

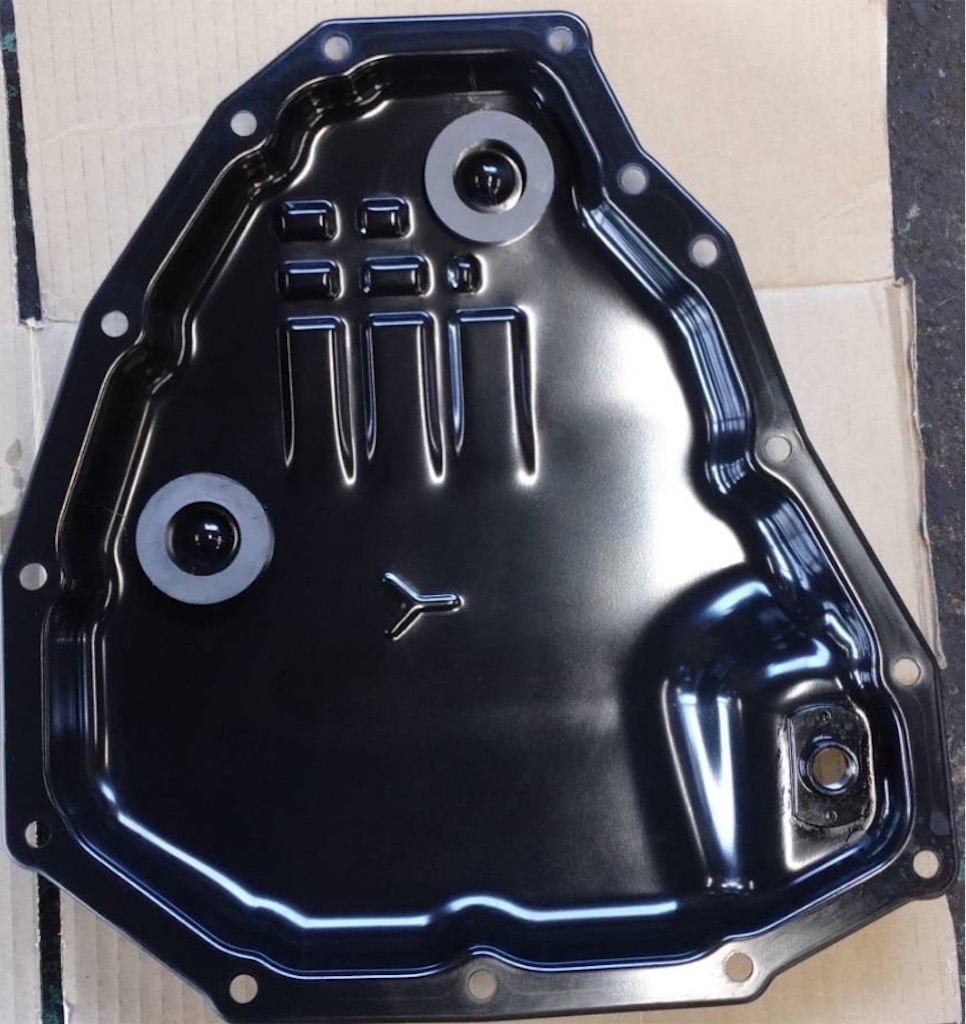

綺麗にしたオイルパンを装着しました。

(オイルパンガスケットも交換しました。)

オイルポンプのフィルターの取付位置は??どこに???

ハスラーには

ストレーナの他に

「オイルポンプフィルター」

というものが取り付けられていまして・・・

せっかくのオイルパン洗浄や圧送交換もするので一緒に交換することに・・・

取付位置はと言いますと・・・

f:id:kon-taku0229:20220201114942j:plain

フロント左側のタイヤを外して

黒いカバーを外すと・・・

f:id:kon-taku0229:20220201145828j:plain

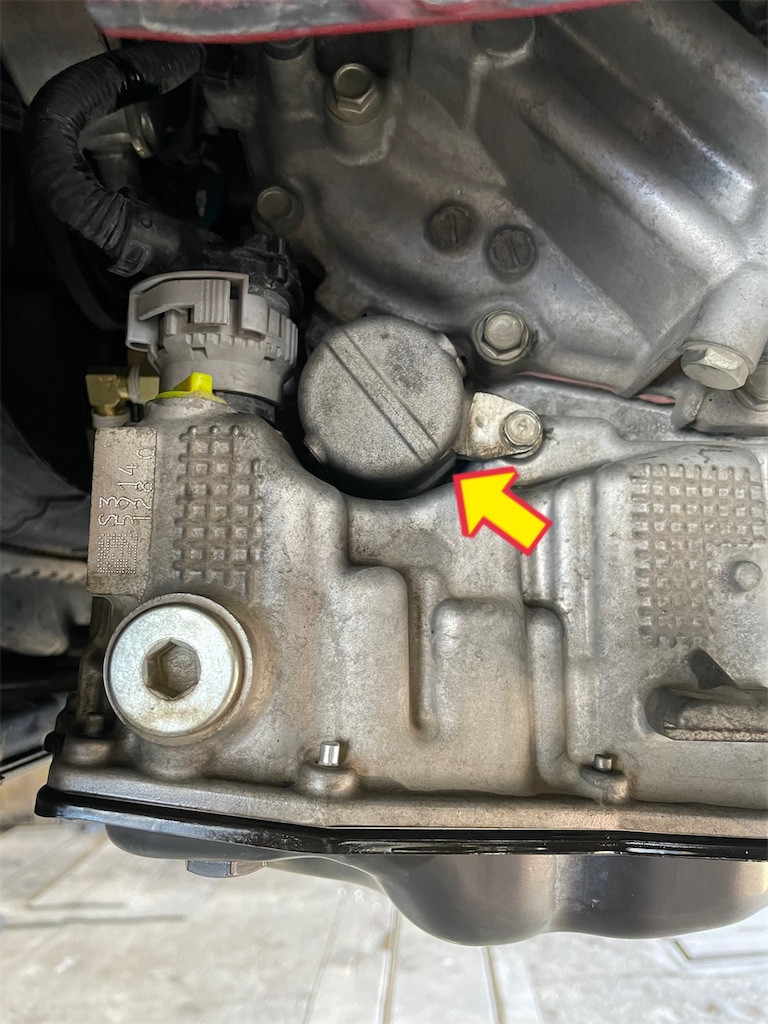

矢印のケースの中に筒型のフィルターが入っています。

コチラのボルトを緩めて外し、少し固く簡単には外れてくれませんでしたが・・・

f:id:kon-taku0229:20220201115015j:plain

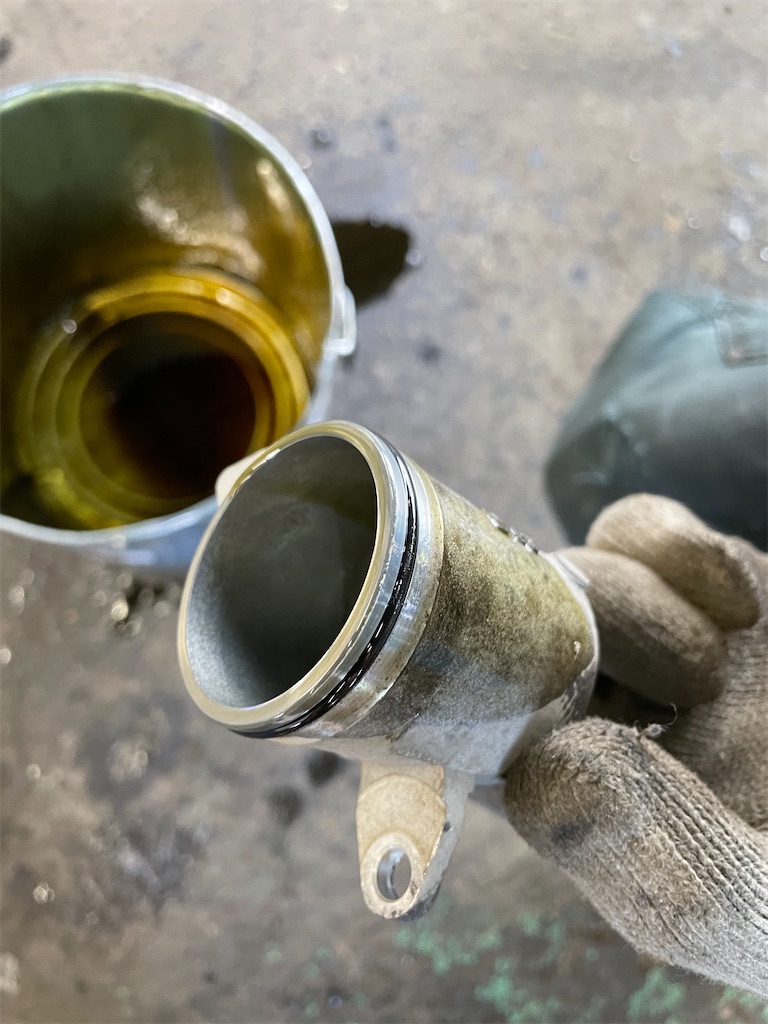

外れました。

「Oリング」が付いている為

外れにくくなっていたようです。

コチラの「Oリング」も交換します。

f:id:kon-taku0229:20220201115111j:plain

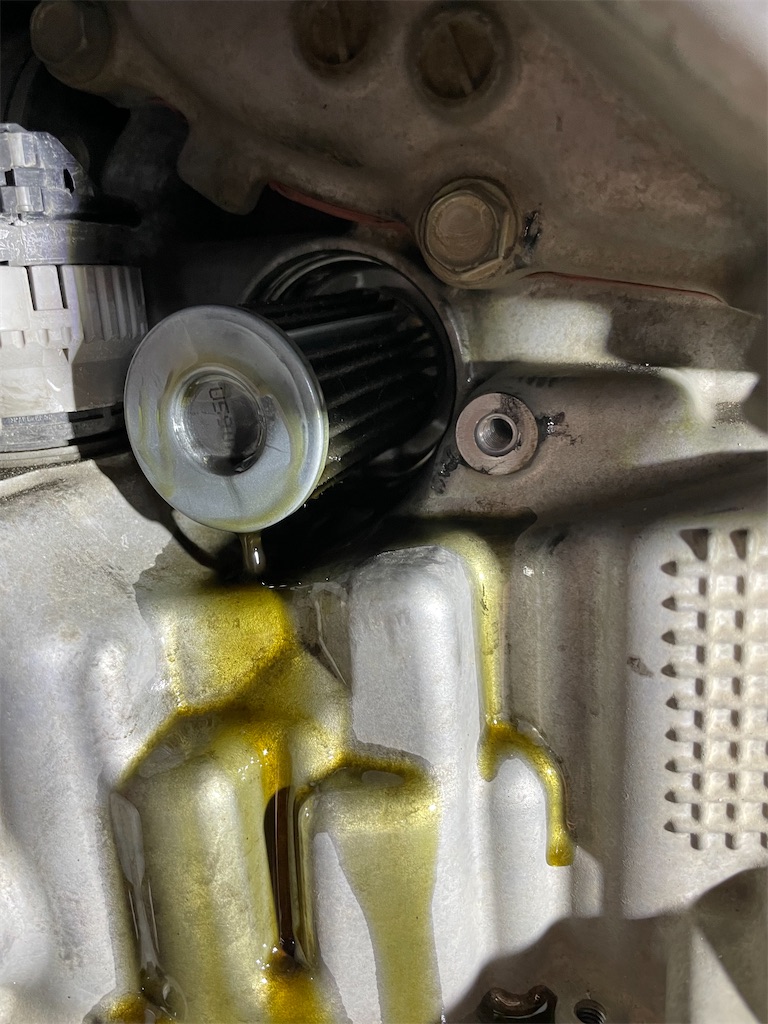

カバーを外すと、CVTFが垂れ流れてきます。

そして、フィルターが入っています。

f:id:kon-taku0229:20220201115055j:plain

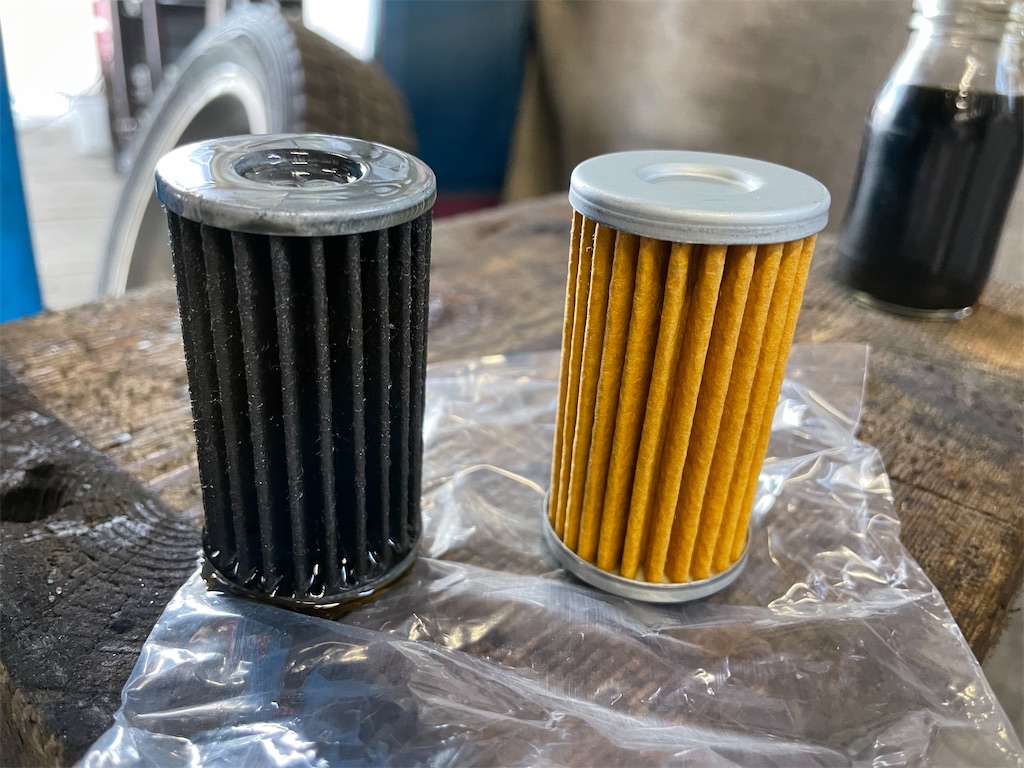

新品のフィルターとの比較です。

全て交換(洗浄)した後、元通りに組付けます。

オイルクーラーを外してアタッチメントを付けて圧送交換をしました。

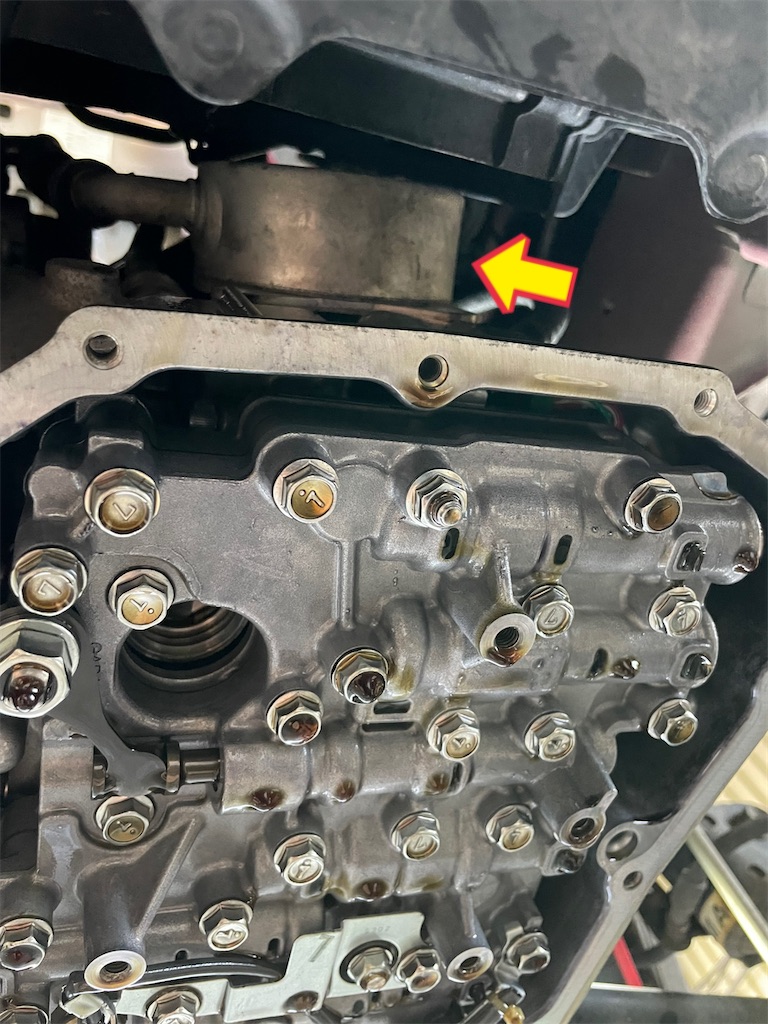

オイルクーラーは

ミッションの前側に付いていて

ラジエーターとの間にあるんですが・・・

作業としては

随分と狭いところに装着されていて取り外しづらいです。

f:id:kon-taku0229:20220201144825j:plain

それでもなんとか外して

ココに・・・

専用アタッチメントを装着します。

f:id:kon-taku0229:20220201144830j:plain

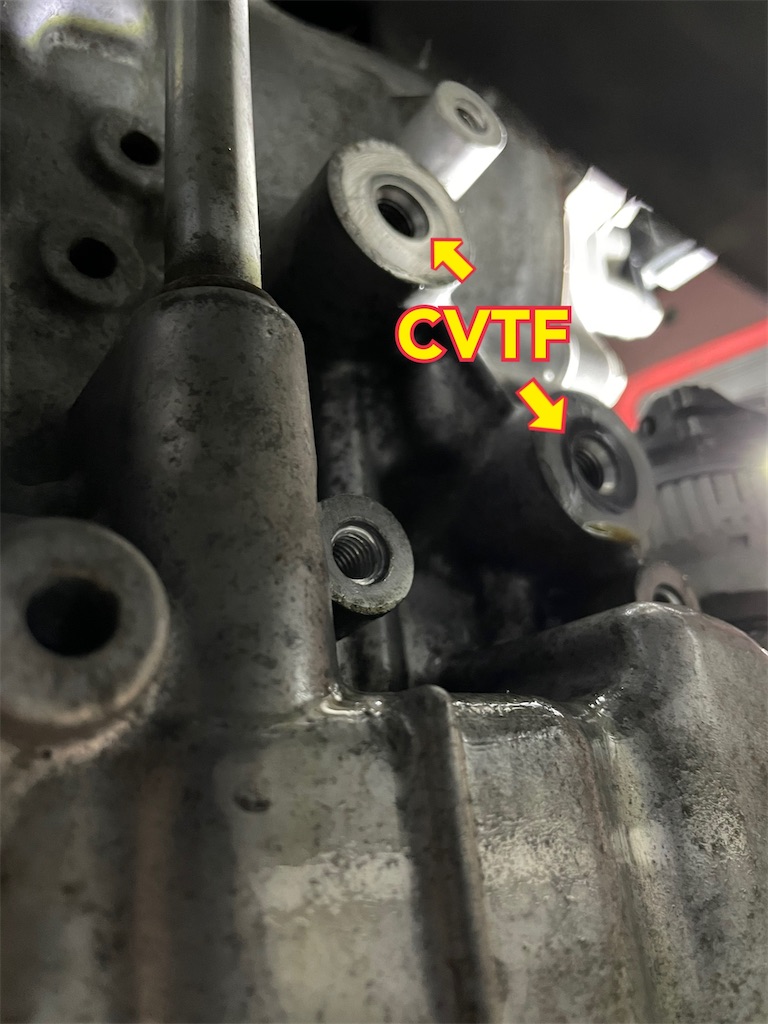

↑ CVTFが流れる油路です。

f:id:kon-taku0229:20220201144827j:plain

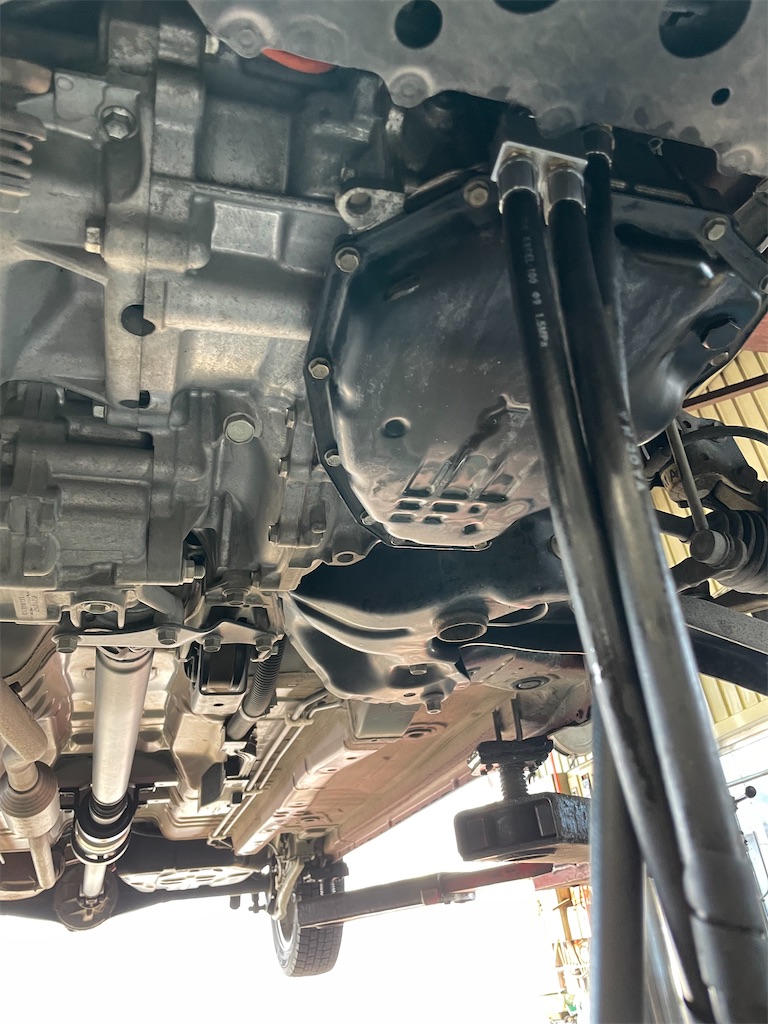

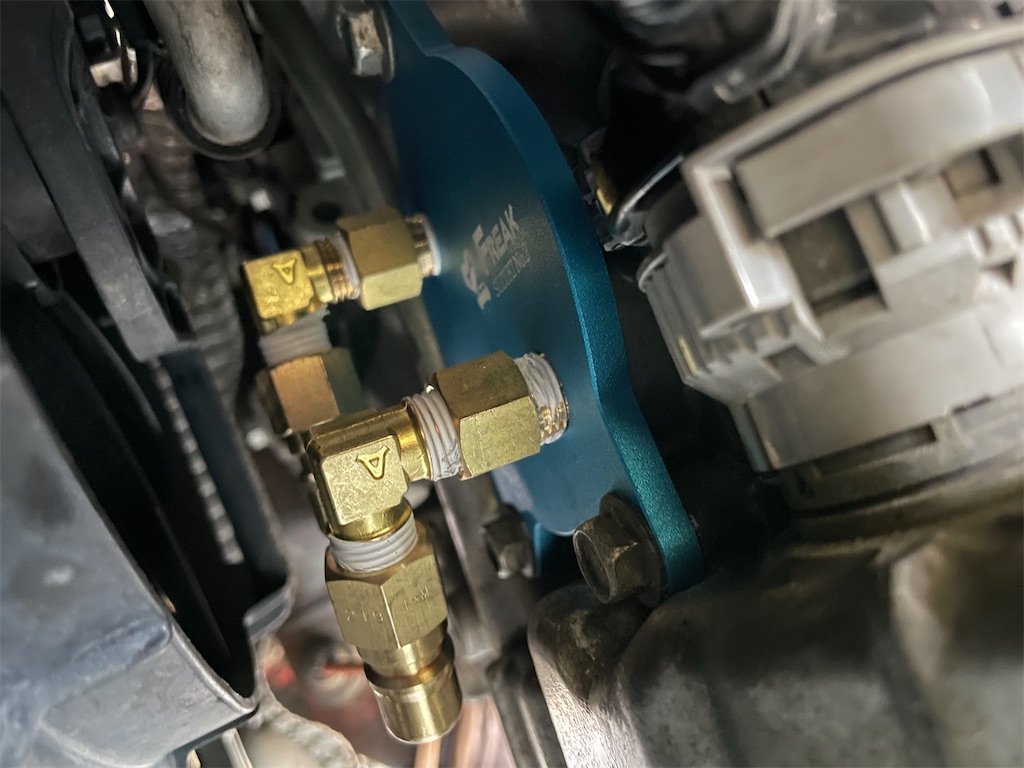

これでやっと

圧送交換の準備が整いました。

f:id:kon-taku0229:20220201144822j:plain

まずは、オイルパンを外してCVTFが抜けた分を補充します。

今回は

アイシンの「CFEx

を使用しました。

f:id:kon-taku0229:20220201144817j:plain

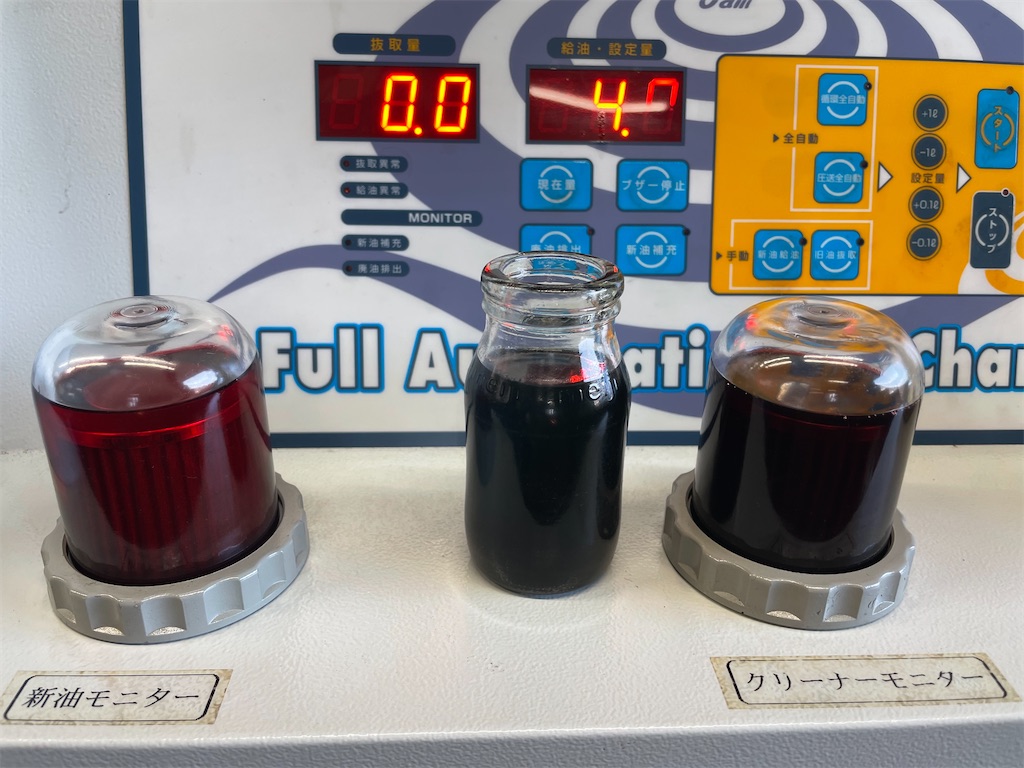

ビンに入っているCVTFはドレーンから抜いたCVTFです。

f:id:kon-taku0229:20220201144811j:plain

新油と比較した様子です。

(真っ黒ですね・・・)

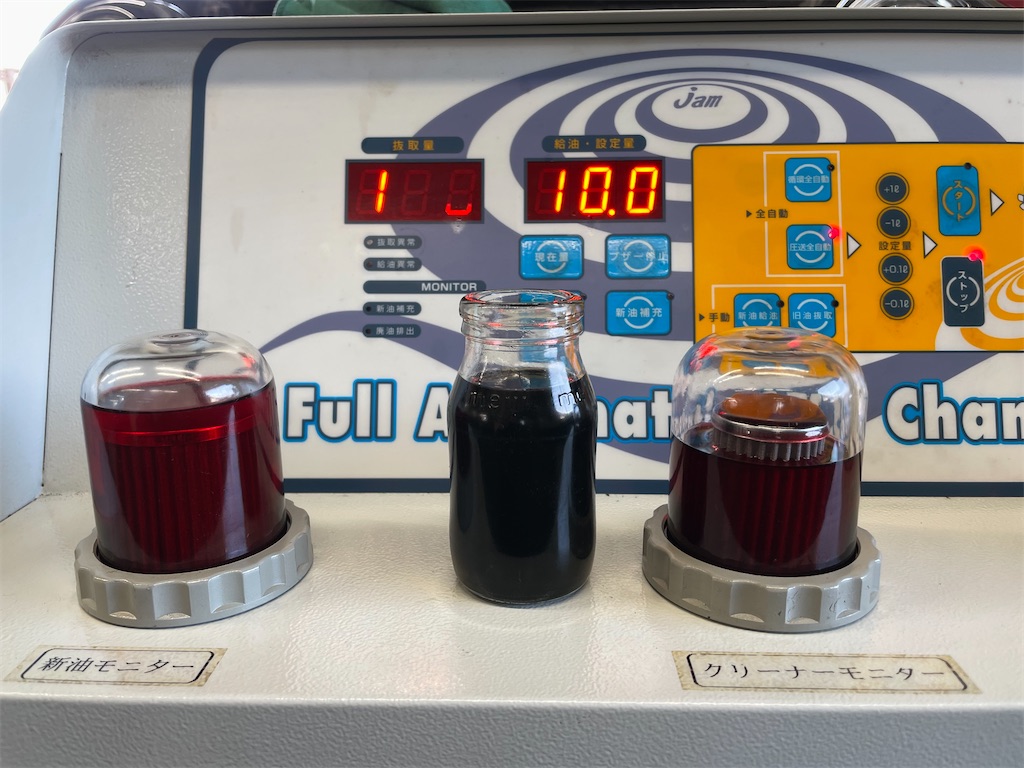

f:id:kon-taku0229:20220201144814j:plain

合計『15L』交換しました。

新油と比較しても同じくらい綺麗になったのではないかと思います。

あとは元通りに組付けをしてフルードの量をレベルゲージで確認します。

試運転をして、問題(違和感)なく走行確認出来た状態で作業終了です。
