イプサムのABSが止まり際に作動してしまう件について

トヨタイプサム(ACM26)のABSが勝手に作動してしまう。その原因を調査しました。

車両情報

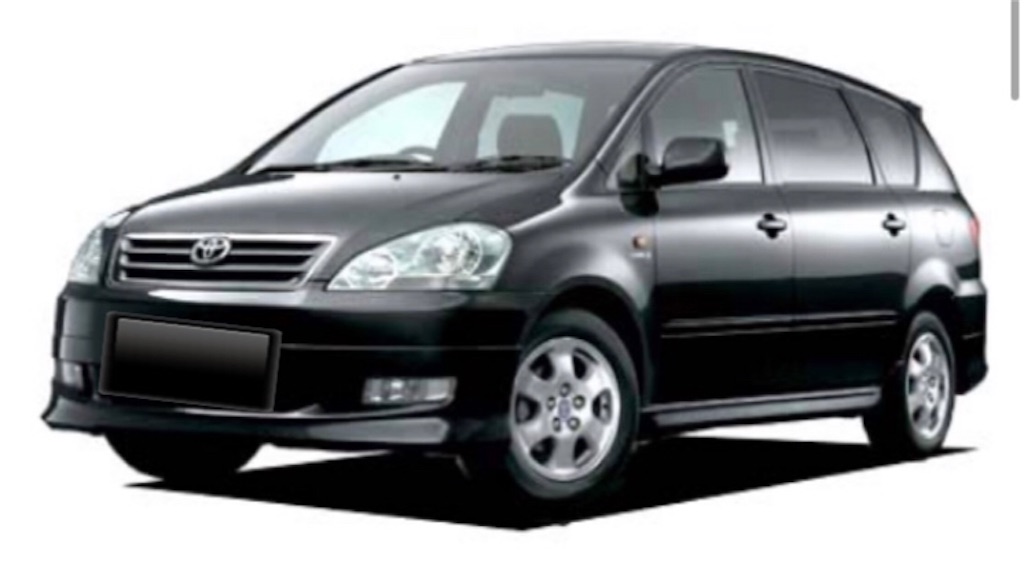

f:id:kon-taku0229:20200928175910j:plain

トヨタイプサム

初度登録年月 平成14年1月

型式 TA-ACM26W

総走行距離数 約200,000km

症状

停車するときに止まる直前でABSが『ガガッ』っと作動してしまう。

➡決して急ブレーキを掛けているわけではありません。

・ゆっくり走行している状態でのブレーキでは作動しない。

故障コードはナシ

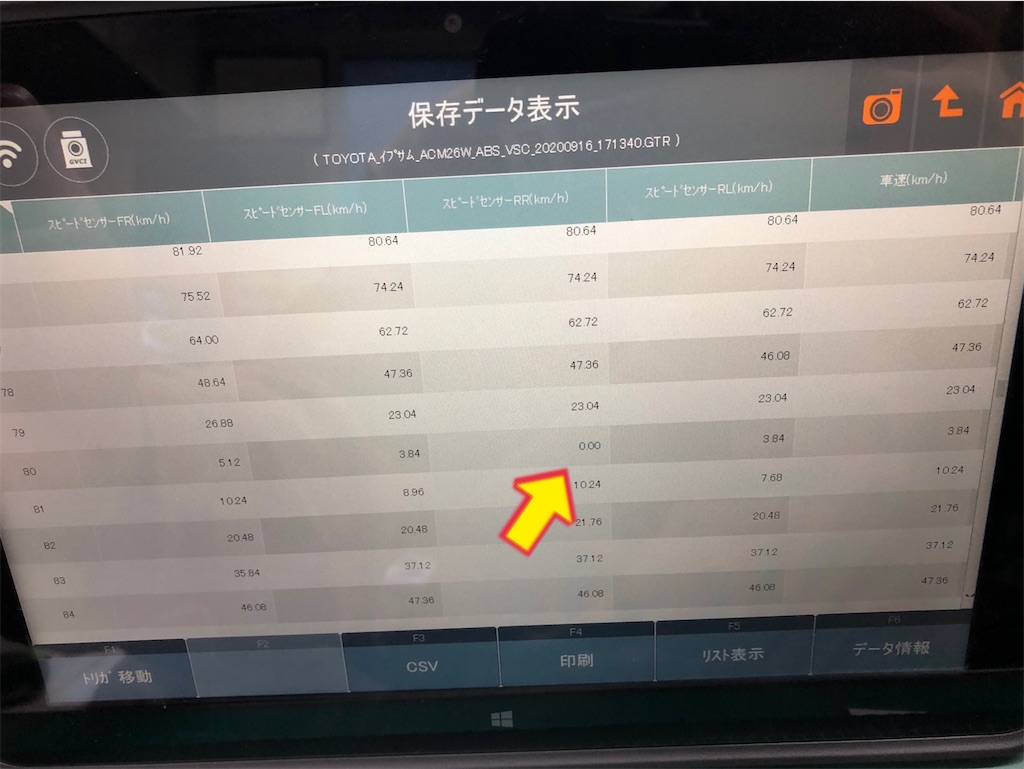

G-SCAN(TAB)でデータモニターを記録してみました。

こういう症状は走行してみてデータを取りながら一つずつ潰していく「消去法」で・・・

まずはABSのデータを取っていきます。

*ABSと言っておりますが、正式には「車輪速センサー」です。

➡ここではABSと言わせていただいております。ご了承ください。

すると・・・

f:id:kon-taku0229:20200928175926j:plain

f:id:kon-taku0229:20200928175935j:plain

(見辛くてすみません…)

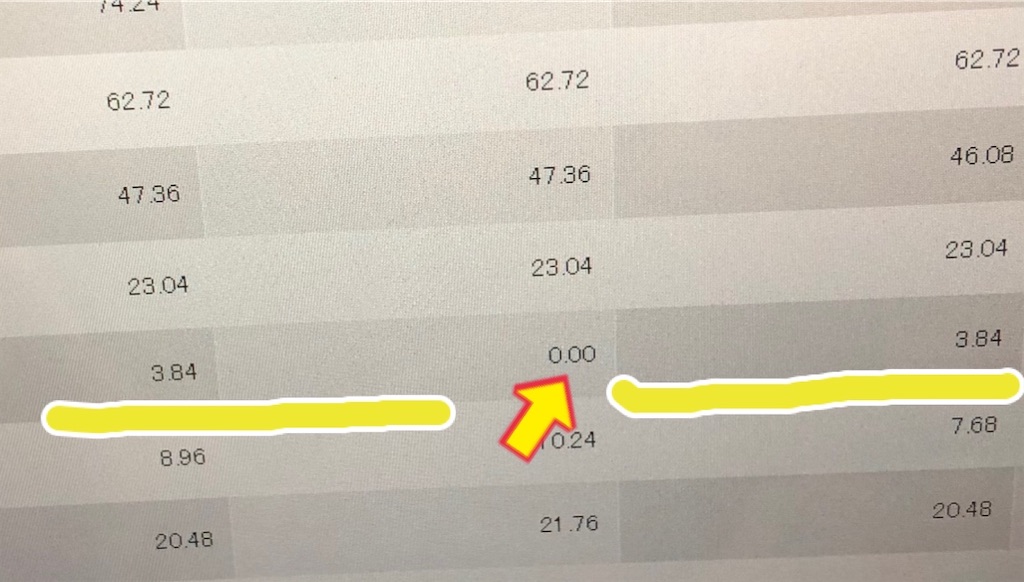

この『データモニター』では…

止まる直前で『RR(右後ろ)』の車速センサーの値だけが一早く『0』になってしまっています。

と、いうことで実際にABSの点検をしてみます。

とは言っても

年式と車体の腐食具合から

ABSを直接外すことは困難と判断。 (外す時は、壊すことを前提にお客様に了承と確認が必要かと思います。)

今回はドライブシャフトを外して確認することに…

すると…

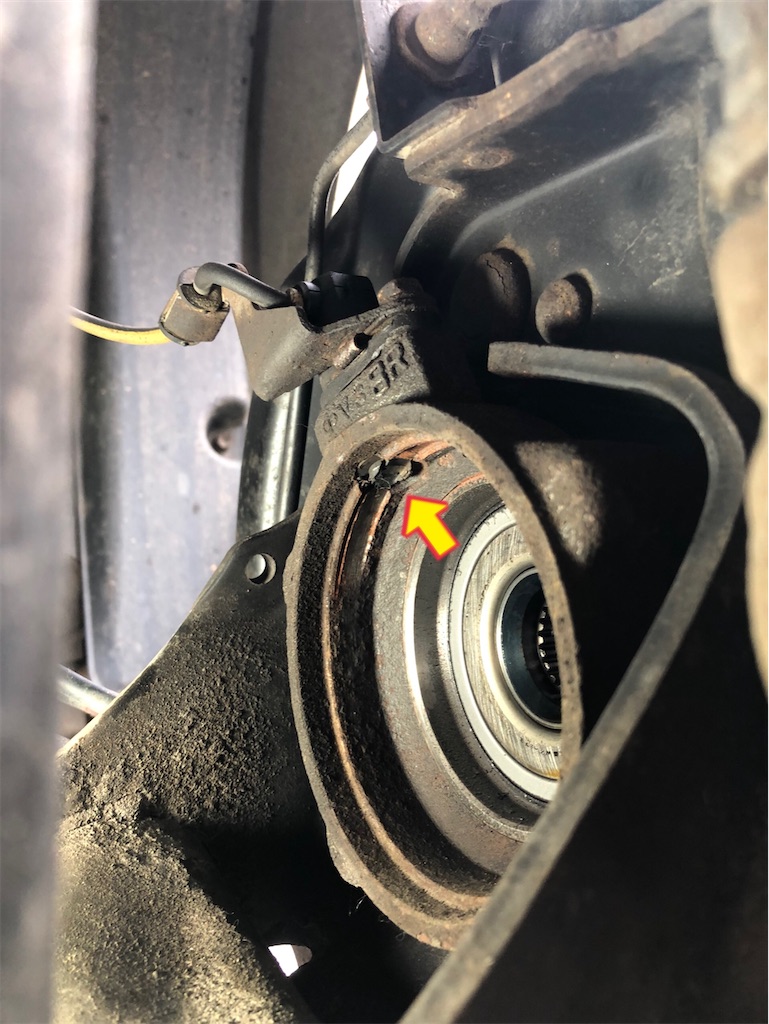

f:id:kon-taku0229:20200928181634j:plain

ABSのセンサー部分えぐれています。

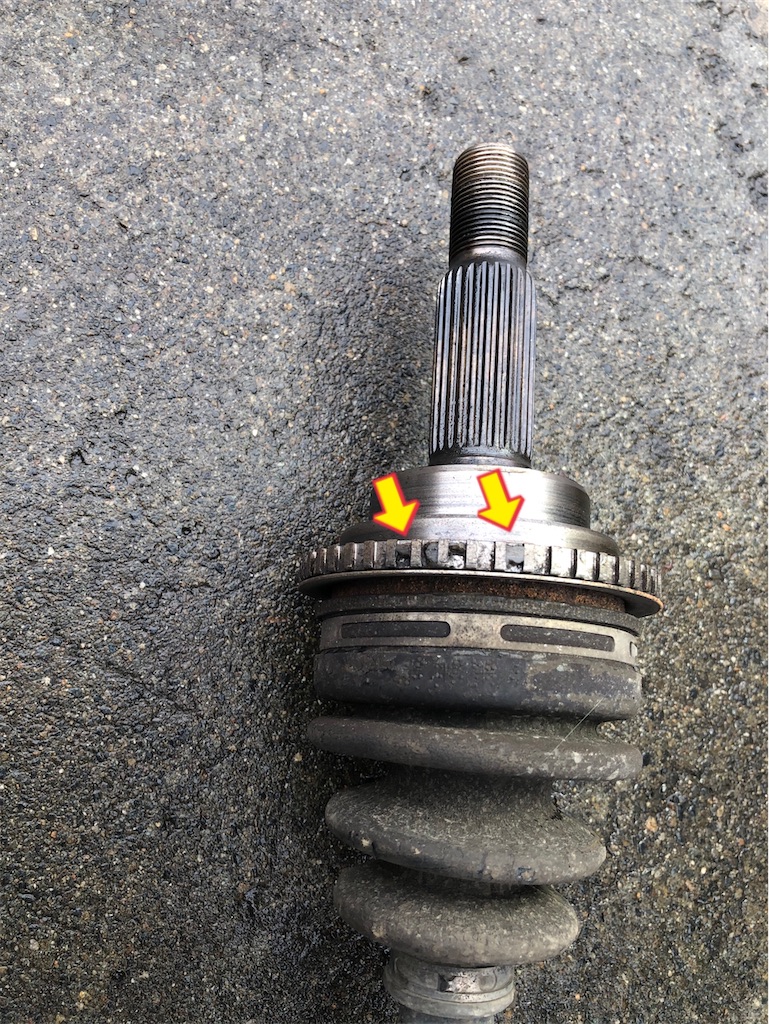

そして…シャフトの凹凸部分には

f:id:kon-taku0229:20200928181709j:plain

センサーの一部??

と、思われる物が詰まっています。

コレが原因の可能性大です。

ABSの異常(故障コード)は出していないものの、停車直前だけその影響が出てしまうという…

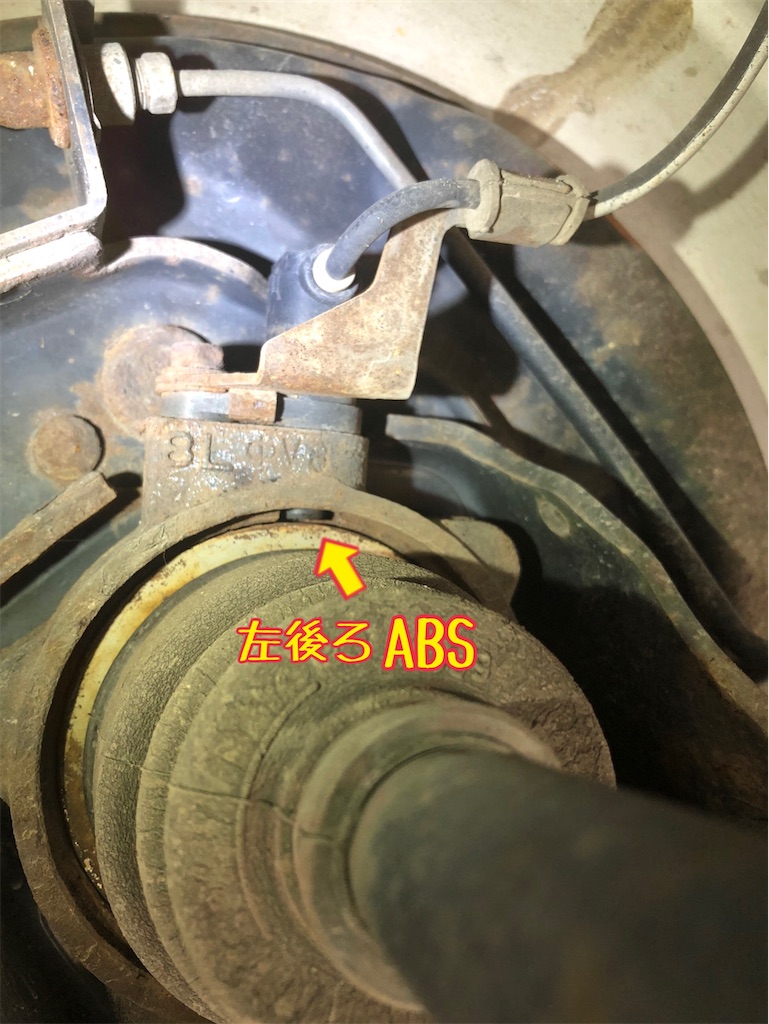

ちなみに… RL(左後ろ)の正常な状態は…

f:id:kon-taku0229:20200928182139j:plain

こんな感じの状態です。

ドライブシャフトとハブ(ABS付き)を中古で交換した結果

改善されました。

異常無しです

やはり…

ABSの『特性異常』が原因でした。

トヨタ関係者の方から事情を伺っても

「止まる直前でABSが作動する場合は大抵センサーの不具合が原因」だそうです。

外せる場合は目視で点検。

外してシャフトの凹凸を清掃したり、センサーの清掃を試みるのだそう・・・

(エアーガンでプシューっと飛ばしてみる)

こんな症状でお困りの方がいましたら参考にしてみてください。

あくまで一つの情報としてお受け取りください
